EAW Steel Picatinny rail, Marlin 444

À propos du rail Picatinny

Le système de rail Picatinny est conçu avec des rainures espacées précisément de 5,23 mm, garantissant une utilisation homogène et polyvalente sur toute sa longueur. Cette conception permet un montage facile et une compatibilité universelle, ce qui signifie que les accessoires conçus pour un rail Picatinny s’adapteront parfaitement, quel que soit le fabricant ou la date de production. Apprécié pour son prix abordable, sa durabilité et sa fiabilité, le rail Picatinny est devenu un choix privilégié parmi les professionnels et les militaires, dominant le marché des montages de lunettes ces dernières années.

La conception Picatinny représente une nette amélioration par rapport à l’ancien standard Weaver. Alors que le système Weaver ne comporte que quelques rainures prédéterminées, le rail Picatinny présente des rainures continues sur toute sa surface, offrant une plus grande flexibilité pour monter des dispositifs à n’importe quel emplacement. De plus, les rainures d’un rail Weaver sont plus étroites, à 3,8 mm, ce qui signifie que les montages de lunette conçus pour les rails Weaver peuvent s’adapter sur un rail Picatinny. En revanche, les montages spécialement conçus pour les rails Picatinny ne s’adaptent pas sur les rails Weaver en raison de la différence de taille des butées de recul. Cette compatibilité et cette polyvalence positionnent le rail Picatinny comme une solution de montage supérieure pour diverses applications.

À propos de EAW

Fondée en 1919, EAW est le plus ancien fabricant actif de montages de lunettes en Allemagne et est reconnu dans le monde entier pour ses montages de lunettes innovants et de haute qualité. L’entreprise propose une gamme de rails Picatinny, conçus avec minutie pour assurer une intégration parfaite avec divers modèles de carabines. Ces rails offrent un ajustement sûr et précis, optimisant le positionnement des dispositifs optiques. Réputés pour leur durabilité et fiabilité, les rails Picatinny d’EAW sont très appréciés tant par les professionnels que par les passionnés d’armes à feu. Malgré leur qualité supérieure, ces montages ont un coût plus élevé.

À propos du Marlin

Marlin Firearms, fondée en 1836 dans le Connecticut par John Mahlon Marlin, a commencé comme fabricant de pistolets et de derringers. En 1881, elle s’est lancée dans les carabines à répétition à levier avec le modèle 1881. Une évolution clé fut le modèle 1889, qui présentait un dessus plein éjectant les cartouches par le côté, améliorant ainsi la sécurité. Cette « sécurité Marlin » est devenue une caractéristique emblématique de ses carabines. Tout au long de son histoire, Marlin a été connue pour ses carabines à levier, en particulier le modèle 336, introduit en 1948 et toujours populaire aujourd’hui.

À propos du 444

Le Marlin 444 est une carabine à levier introduite en 1965 et produite jusqu’en 2002. Il s’agit d’une version agrandie du Marlin 336, renforcée pour supporter des cartouches puissantes. La carabine est équipée d’un magasin tubulaire pouvant contenir cinq cartouches plus une dans la chambre. À partir de 1983, les modèles incluent une sûreté de chien croisé pour un tir plus sûr. Elle possède également une fenêtre de chargement sous la fenêtre d’éjection et une détente à simple action réglée en usine avec un poids de départ d’un peu plus de 2269 grammes (5 livres). La carcasse est percée et taraudée pour des montages d’optique, avec quatre trous de montage — deux à l’avant et deux à l’arrière de la surface de montage. Les longueurs de canon disponibles pour le Marlin 444 sont de 559 mm (22 pouces) et 610 mm (24 pouces).

Variantes

La carabine est disponible dans les variantes suivantes :

• Marlin 444S
• Marlin 444 SS
• Marlin 444P
• Marlin 444T

Calibres

Le Marlin 444 peut être chambré dans les calibres suivants :

• .444 Marlin

Conception du rail

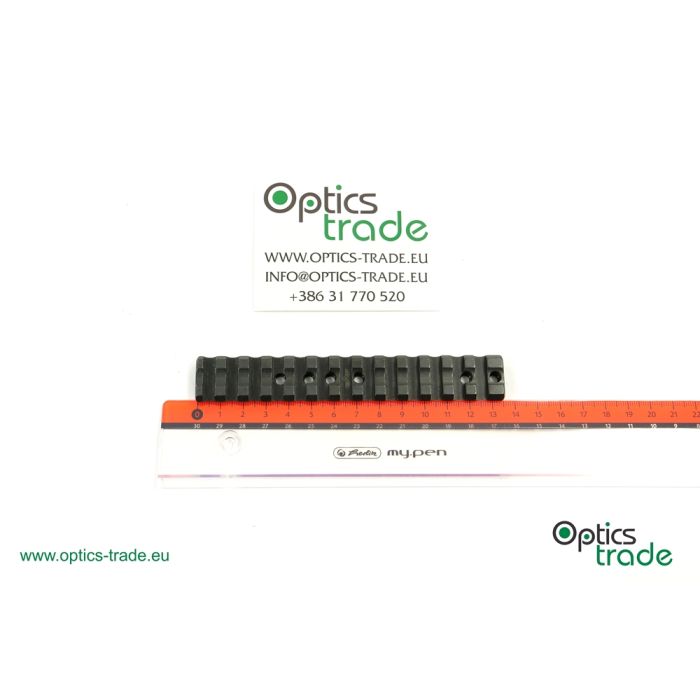

Le rail Picatinny en acier EAW, Marlin 444, est fabriqué en acier, offrant une dureté et une durabilité exceptionnelles par rapport à l’aluminium. Cela garantit un degré de répétabilité plus élevé avec une usure minimale au fil du temps. Le rail comporte 13 rainures et 6 trous de montage, tous fixés avec un filetage 8-40. Un canal central unique permet l’utilisation simultanée des organes de visée ouverts de la carabine, offrant une solution de secours fiable sans avoir à retirer le rail lorsqu’aucun accessoire n’y est monté. Ce rail Picatinny est solidement fixé à la carabine avec 4 vis, assurant un montage sûr et stable.

Dimensions de montage

• A=12.7mm
• B=69.9mm
• C=12.7mm
• R1=999mm
• R2=999mm
• BHU=0mm

Ce rail peut également être monté sur :

En général, un rail Picatinny peut être monté sur plusieurs carabines différentes si elles partagent la même surface de montage, que nous appelons couramment le standard de montage. Le rail Picatinny en acier EAW, Marlin 444 peut être monté sur les carabines suivantes, qui partagent le même standard de montage :

• Henry H009
• Henry H010
• Henry H018
• Marlin 336
• Marlin 375
• Marlin 1895
• Marlin Model 36
• Marlin 922M
• Marlin Model 45 Carbine
• Marlin 1894
• Marlin Camp Carbine 9 mm
• Marlin 94
• Marlin 95
• Marlin 308
• Marlin 338
• Marlin 990
• Marlin 992
• Marlin 30 AS

Instructions de montage

Nettoyez soigneusement la carcasse de la carabine avec un liquide de nettoyage, tel que l’acétone, afin d’éliminer toutes les taches, la graisse et l’huile. Une fois la surface propre et sèche, vérifiez que les vis s’adaptent à la fois au rail et aux trous de la carcasse. Avant de monter le rail, appliquez une quantité minimale de frein-filet (278 ou 648) sur les vis, en évitant tout contact avec les trous de montage. Nettoyez soigneusement tout excédent de liquide autour du rail à l’aide du liquide de nettoyage. À l’aide d’un tournevis dynamométrique, serrez les vis au couple approprié (jusqu’à 3 Nm/26.5 in-lbs). Si vous avez besoin d’outils de montage, vous pouvez les trouver sur notre page Outils de montage pour lunettes de visée.

Contenu de la boîte

Chaque emballage comprend un rail en acier et 6 vis pour fixer solidement le rail à votre arme à feu.

Garantie

Ce produit est assorti d’une garantie de 30 ans.
